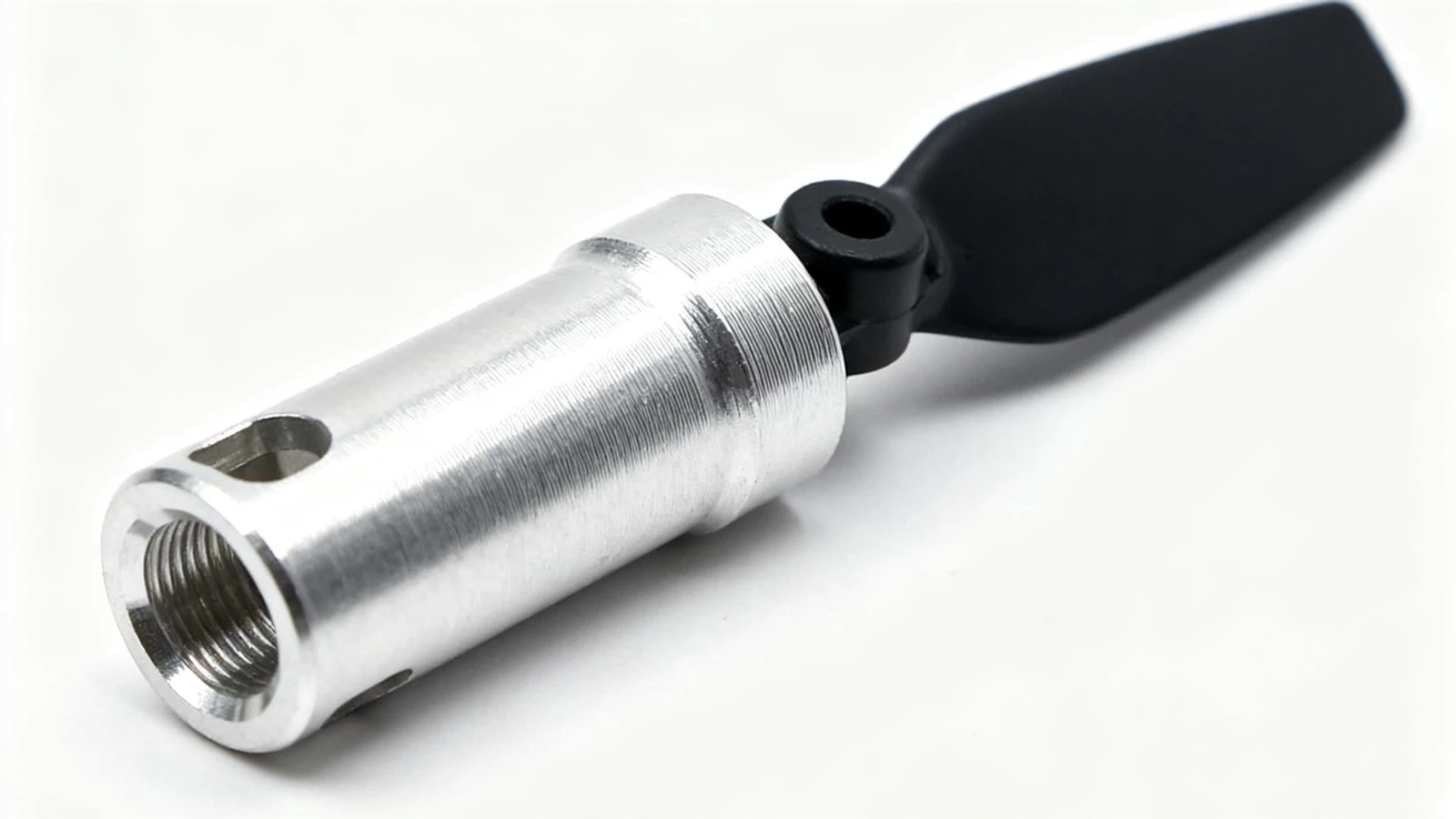

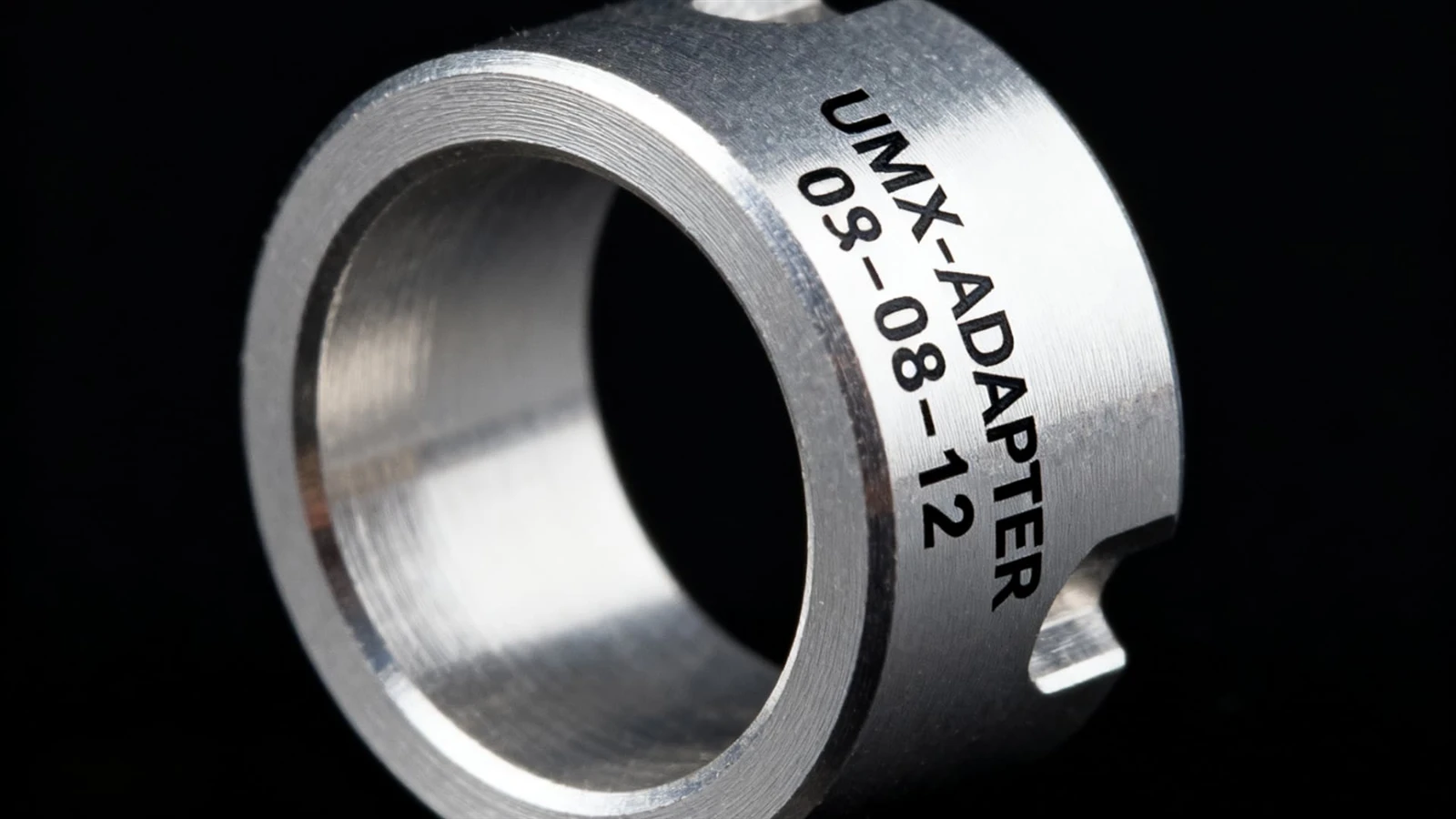

อะแดปเตอร์ Prop อลูมิเนียม CNC ชิ้นส่วนขนาดเล็ก Umx

ในขอบเขตเฉพาะของการบินที่ควบคุมด้วยคลื่นวิทยุ (RC)- โดยเฉพาะอย่างยิ่งในประเภทอุลตร้า-ไมโคร (UMX) มวลและความสมบูรณ์ของส่วนประกอบทุกชิ้นมีความสำคัญต่อประสิทธิภาพ ในบรรดาส่วนประกอบเหล่านี้ อะแดปเตอร์ใบพัดมีบทบาทสำคัญอย่างไม่เป็นสัดส่วน ชิ้นส่วนเล็กๆ นี้เป็นส่วนเชื่อมต่อที่สำคัญระหว่างมอเตอร์ไฟฟ้าความเร็วสูง-กับใบพัด ซึ่งทำหน้าที่ส่งผ่านแรงหมุนอย่างแท้จริง วิวัฒนาการจากอะแดปเตอร์พลาสติกขึ้นรูปมาเป็นอะแดปเตอร์อะลูมิเนียมกลึงถือเป็นก้าวกระโดดที่สำคัญในด้านวิศวกรรมสำหรับผู้ชื่นชอบและมืออาชีพที่ต้องการความน่าเชื่อถือและประสิทธิภาพสูงสุด บทความนี้จะให้รายละเอียดการตรวจสอบทางเทคนิคของอะแดปเตอร์ใบพัดอลูมิเนียม CNC ชิ้นส่วนขนาดเล็ก UMXครอบคลุมเหตุผลการออกแบบ กระบวนการผลิต พารามิเตอร์คุณภาพหลัก และ{0}}คุณประโยชน์เฉพาะของการใช้งาน

บทบาทที่สำคัญและความจำเป็นในการออกแบบ

อะแดปเตอร์ใบพัด UMX เป็นตัวอย่างที่สำคัญของชิ้นส่วนเล็กๆ ที่มีความรับผิดชอบมหาศาล หน้าที่หลักของมันคือการจับคู่อย่างแน่นหนากับเพลาของมอเตอร์ โดยทั่วไปจะใช้สกรูตัวหนอนหรือกลไกคอลเล็ต และเพื่อให้มีพื้นผิวติดตั้งที่ศูนย์กลางอย่างสมบูรณ์แบบสำหรับใบพัด ความไม่สมบูรณ์ใดๆ ในส่วนประกอบนี้-ไม่ว่าจะเป็นความไม่สมดุล ความร่วมศูนย์ต่ำ หรือแรงจับยึดไม่เพียงพอ-แปลไปสู่การสั่นสะเทือน การสูญเสียกำลัง ประสิทธิภาพที่ลดลง และความล้มเหลวที่อาจเกิดขึ้นที่ความเร็วรอบสูง ซึ่งมักจะเกิน 20,000 RPM

การออกแบบอะแดปเตอร์คุณภาพสูง-ช่วยแก้ไขความจำเป็นที่สำคัญหลายประการ:

• โมเมนต์ความเฉื่อยของมวลน้อยที่สุด: อะแดปเตอร์จะต้องเบาที่สุดเท่าที่จะเป็นไปได้เพื่อลดความเฉื่อยในการหมุนให้เหลือน้อยที่สุด น้ำหนักที่มากเกินไป ณ จุดนี้จะทำให้มอเตอร์เกิดความเครียด เพิ่มการใช้พลังงาน และทำให้การตอบสนองของคันเร่งแย่ลง การตัดเฉือน CNC จากอะลูมิเนียมอัลลอยด์เกรดสูง- (เช่น 6061-T6 หรือ 7075-T6) ทำให้ได้อัตราส่วนความแข็งแรงต่อน้ำหนักที่เหมาะสมซึ่งไม่สามารถใช้ได้กับพลาสติกหรือโลหะที่หนักกว่า
• ความร่วมศูนย์สัมบูรณ์: รูภายในสำหรับเพลามอเตอร์และพื้นผิวภายนอกของใบพัดจะต้องกลึงในการตั้งค่าเดียวบนเครื่องกลึง CNC ซึ่งจะทำให้แกนของพวกมันอยู่ในแนวร่วม-เชิงเส้นภายในพิกัดความเผื่อที่แคบมาก โดยทั่วไปจะอยู่ภายใน 0.0005 นิ้ว (0.0127 มม.) ของค่า Runout ตัวบ่งชี้รวม (TIR) นี่เป็นสิ่งสำคัญยิ่งสำหรับการทำงานที่ราบรื่นและไร้การสั่นสะเทือน-
• การยึดแน่นหนา: วิธีการยึดเข้ากับเพลามอเตอร์ถือเป็นสิ่งสำคัญ สกรูตัวหนอนซึ่งมักใช้วัสดุแข็ง เช่น สแตนเลส จะต้องทำการเกลียวอย่างแม่นยำ และมีปลายแหลมหรือแบนที่พอดีกับจุดแบนของเพลามอเตอร์ การออกแบบสไตล์คอลเล็ต-ให้การยึดเกาะที่เหนือกว่าและความสามารถในการตั้งศูนย์กลางตัวเอง- โดยเฉพาะบนเพลาที่ไม่แบน

การผลิตที่แม่นยำ: กระบวนการตัดเฉือน CNC

การผลิตที่เชื่อถือได้อะแดปเตอร์ใบพัดอลูมิเนียม CNC ชิ้นส่วนขนาดเล็ก UMXเป็นข้อพิสูจน์ถึงวิศวกรรมที่มีความแม่นยำ เริ่มต้นด้วยวัตถุดิบที่ได้รับการรับรอง-สต็อกแท่งกลมโลหะผสมอลูมิเนียม โดยทั่วไปกระบวนการนี้จะเกี่ยวข้องกับเครื่องกลึงแบบสวิส-หรือเครื่องแมชชีนนิ่งเซ็นเตอร์หลาย-แกน ซึ่งเหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนขนาดเล็ก ซับซ้อน และแม่นยำในปริมาณมาก

• การเตรียมและการยึดวัสดุ: สต็อกแท่งจะถูกโหลดเข้าไปในเครื่อง การยึดจับที่เหมาะสมเป็นขั้นตอนแรกในการรับรองความถูกต้อง เนื่องจากการวางแนวที่ไม่ตรงจะแพร่กระจายตลอดกระบวนการตัดเฉือนทั้งหมด
• การดำเนินการด้วยเครื่องจักรหลายขั้นตอน: โปรแกรม CNC ดำเนินการตามลำดับการดำเนินการ:(

  Facing: การสร้างพื้นผิวอ้างอิงที่เรียบอย่างสมบูรณ์แบบ

  การเจาะและการคว้าน: การสร้างรูตรงกลางสำหรับเพลามอเตอร์อย่างแม่นยำให้มีเส้นผ่านศูนย์กลางเฉพาะ เช่น 1.5 มม. หรือ 2.0 มม. โดยมีพิกัดความเผื่อ +/- 0.01 มม.

  การเลี้ยว: การสร้างโปรไฟล์ภายนอก รวมถึงเบาะนั่งใบพัด และคุณสมบัติการตกแต่งหรือ{0}}น้ำหนักที่ประหยัด

  การทำเกลียว: การตัดเกลียวสำหรับน็อตใบพัดหรือรูสกรูตัวหนอน ด้ายต้องสะอาดและไม่มีเสี้ยน-เพื่อป้องกันการยึดหรือหลุด)

• การใช้งานรอง: หลังจากการกลึงหลัก ชิ้นส่วนอาจผ่านกระบวนการรอง เช่น การกัดหกเหลี่ยมให้แบนเพื่อใช้ประแจ หรือการขัดลบคมเพื่อเอาขอบคมออก

• การควบคุมคุณภาพและการรักษาพื้นผิว: ชิ้นส่วนทุกชุดต้องได้รับการตรวจสอบอย่างเข้มงวด ซึ่งรวมถึงการวัดขนาดวิกฤตด้วยเครื่องเปรียบเทียบเชิงแสงหรือเครื่องวัดพิกัด (CMM) และการตรวจสอบความร่วมศูนย์ด้วยตัวบ่งชี้หน้าปัด ในที่สุด ชิ้นส่วนต่างๆ มักจะได้รับการชุบอโนไดซ์-แบบอโนไดซ์แบบ II สำหรับการต้านทานการกัดกร่อนและสี (เช่น สีดำ แดง น้ำเงิน) หรือการชุบแบบแบบ III (เคลือบแข็ง) เพื่อเพิ่มความแข็งของพื้นผิวและความต้านทานการสึกหรอ

ข้อมูลจำเพาะทางเทคนิคที่สำคัญและการประกันคุณภาพ

สำหรับการจัดซื้อจัดจ้างอย่างมืออาชีพ การทำความเข้าใจข้อมูลทางเทคนิคถือเป็นสิ่งสำคัญ อะแดปเตอร์คุณภาพสูง-จะมีข้อกำหนดเฉพาะที่กำหนดไว้อย่างชัดเจน:

1. วัสดุ: อะลูมิเนียม 6061-T6 (ความแข็งแรงดี สามารถแปรรูปได้) หรืออะลูมิเนียม 7075-T6 (ความแข็งแรงสูงกว่า เทียบได้กับเหล็กหลายชนิด)
2. เส้นผ่านศูนย์กลางรูเพลา: ต้องระบุอย่างแม่นยำ เช่น 1.5 มม. 2.0 มม. 2.3 มม. 3.17 มม. (1/8 นิ้ว)

3. ขนาดเกลียว: เกลียวเมตริกเป็นเรื่องปกติ เช่น M2, M2.5 ระยะห่างของเกลียวจะต้องถูกต้อง

4. ค่า Runout (TIR): ค่า Runout สูงสุดที่อนุญาตควรมีการระบุอย่างชัดเจน เช่น < 0.0005" TIR

5. การตกแต่งพื้นผิว: ระบุเป็นไมโครนิ้วหรือไมโครเมตร และควรระบุประเภทของอโนไดซ์

6. การปฏิบัติตามข้อกำหนด: การผลิตควรปฏิบัติตามมาตรฐานการจัดการคุณภาพ เช่น ISO 9001:2015

การประกันคุณภาพไม่สามารถ-ต่อรองได้ ควรใช้การควบคุมกระบวนการทางสถิติ (SPC) ในระหว่างการผลิตเพื่อตรวจสอบความสม่ำเสมอ ผู้ผลิตที่มีชื่อเสียงจะให้การรับรองการปฏิบัติตามขนาดและเกรดวัสดุที่สำคัญเมื่อมีการร้องขอ ความสมบูรณ์ของกอะแดปเตอร์ใบพัดอลูมิเนียม CNC ชิ้นส่วนขนาดเล็ก UMXได้รับการตรวจสอบผ่านการควบคุมที่เข้มงวดเหล่านี้

บทสรุป: คุณค่าที่นำเสนอสำหรับการใช้งานระดับมืออาชีพ

สำหรับผู้ใช้มืออาชีพ-ไม่ว่าจะเป็นการใช้งานโดรนเชิงพาณิชย์ การแข่งรถ FPV หรือการสร้างต้นแบบ RC ขั้นสูง- การเลือกอะแดปเตอร์ใบพัดไม่ใช่เรื่องเล็กน้อย การลงทุนในกชิ้นส่วนอลูมิเนียมขนาดเล็กกลึง CNCให้ผลตอบแทนที่จับต้องได้ในด้านประสิทธิภาพและความน่าเชื่อถือของระบบ โดยจะกำจัดแหล่งกำเนิดการสั่นสะเทือนหลัก ปกป้องแบริ่งมอเตอร์ที่มีราคาแพง รับประกันการถ่ายโอนกำลังสูงสุดไปยังใบพัด และให้ระดับความทนทานที่ป้องกัน-ความล้มเหลวในการบิน ด้วยการทำความเข้าใจมาตรฐานทางวิศวกรรม การผลิต และคุณภาพที่อยู่เบื้องหลังชิ้นส่วนเล็กๆ ที่สำคัญนี้ ผู้เชี่ยวชาญด้านการจัดซื้อจึงสามารถตัดสินใจโดยมีข้อมูลครบถ้วนเพื่อเพิ่มประสิทธิภาพและความปลอดภัยของแพลตฟอร์มไมโครไฟลต์ของตนได้
